OT-200 MPO多芯MPO光时域反射仪

适用于多芯光纤测试，多种型号可供选择，支持FTTx检测排障与专网运维

· 多功能于一体

· 平台化、模块化设计

· 智能化

· 扩展化

· 小巧便携,重量轻,可单手操作合适各级别通信系统的故障检查

· 自动/手动OTDR模式：多脉宽测试+自动分析，一键快速自动测试

· 测试高速、结果精准、重复性高

· 操作简单,无需培训,轻松上手

· 超长续航，独有的可更换智能电池，实现“永不断电’适应多种环境

产品详情

规格参数

文档下载

服务支持

相关产品

产品详情

产品概述

在FTTX、数据中心、企业网等高密度布线场景中， MPO/MTP的应用日益广泛，成为光通信发展的重要趋势。随着市场需求的快速增长，如何高效部署MPO线缆成为行业亟需解决的关键问题。

Dimension的OT-200系列将多芯光开关与OTDR相结合，自主研发生产了一款针对多芯高密集部署需求进行专项优化，适配各种光纤链路应用场景的设备。该设备支持多芯光纤一站式故障诊断，最高可覆盖24芯光纤，彻底取代传统“手动切换光路，多少芯测多少次”的方式，显著提升部署效率，同时大幅降低技术人员的运维难度。

主要优势

• 一键测试,设备可自动切换 (最高可达24芯)

• 自定义测试通道

• 平台加模块化设计，多功能于一体

• 智能图形化展示数据

• MPO适配器自带防尘设计

• 小巧便携，重量轻，可单手操作

• 超长续航，独有的可更换智能电池，实现"永不断电"

• 单模多模光纤类型可选

主要应用

• 数据中心等光纤密集集成项目部署

• 企业网与中心网的MPO光纤线缆搭建

• 多芯光纤链路故障诊断

一键测试，设备可自动切换通道，最高可达24芯

该设备支持多芯光纤一站式故障诊断，最高可覆盖24芯光纤，彻底取代传统“手动切换光路，多少芯测多少次”的方式，显著提升部署效率，同时大幅降低技术人员的运维难度。

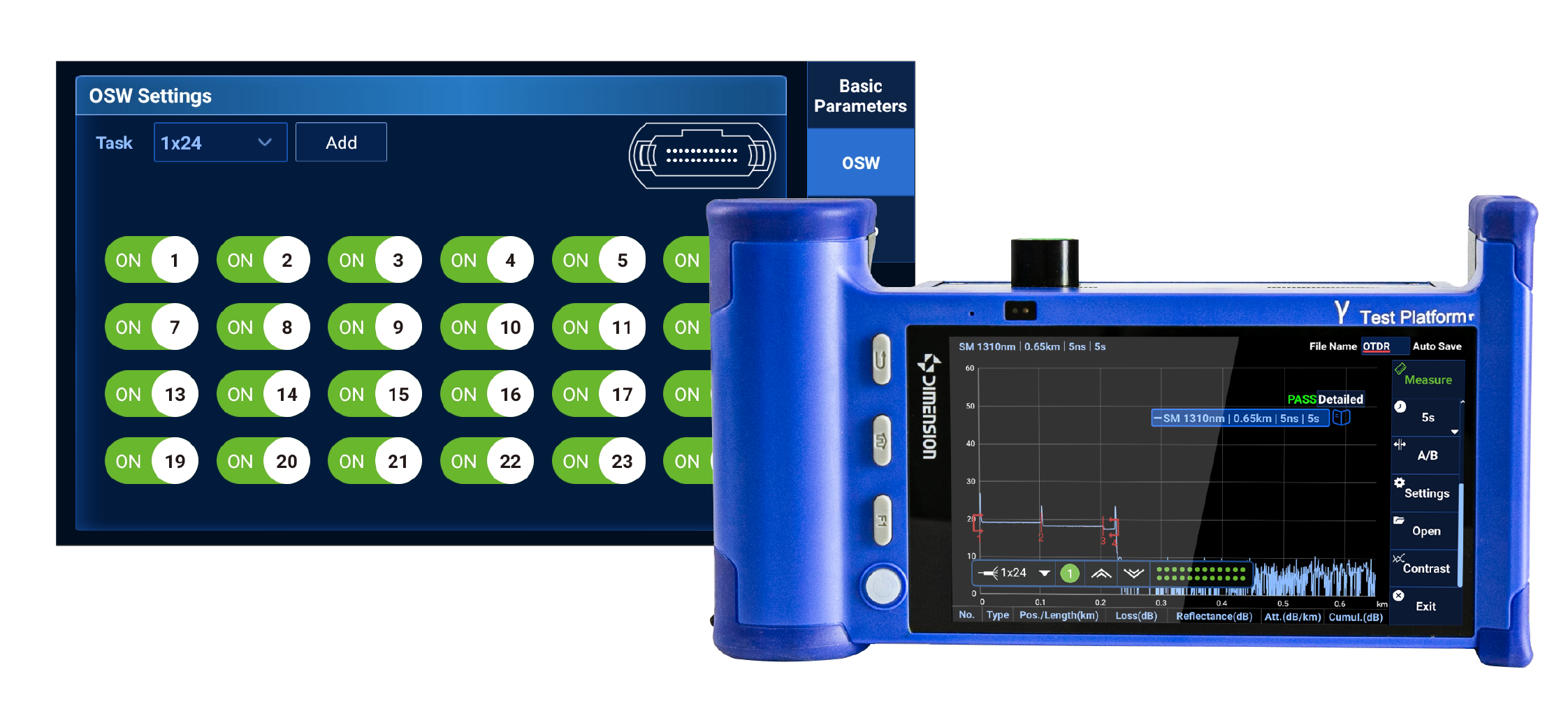

自定义通道测试

OT-200系列不仅可以完成基础的MPO全通道OTDR链路相关分析，也可直接使用光开关控制多芯链路制定通道出光。该软件在UI界面上也针对性地做出了设计，在右上角通过仿MPO端面正视图的方式实现当前链路可视化，提高用户的测试效率。

多功能为一体

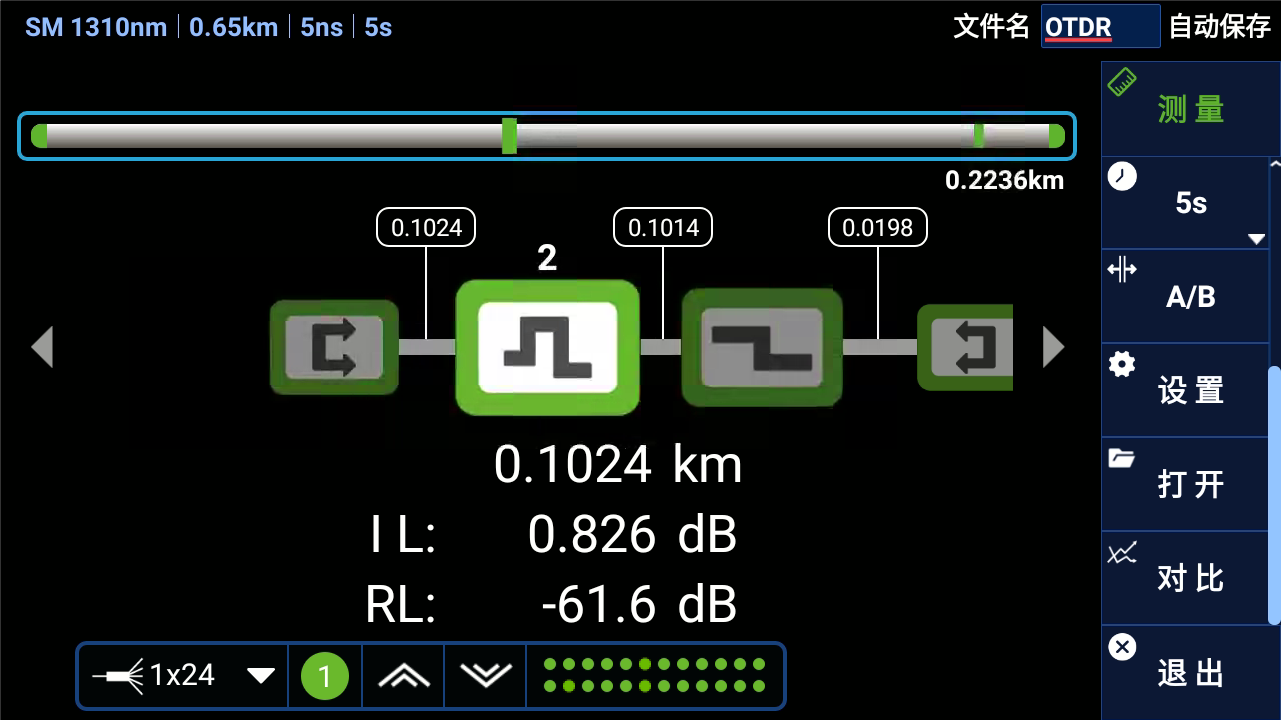

智能图形化展示数据

智能展示数据通过具象化目前预设任务的纤芯情况，并用颜色提醒各光纤链路实际情况。

单模多模光纤类型可选

OT-200系列产品光开关可选单模、多模光纤类型，满足不同环境下的测试需要。

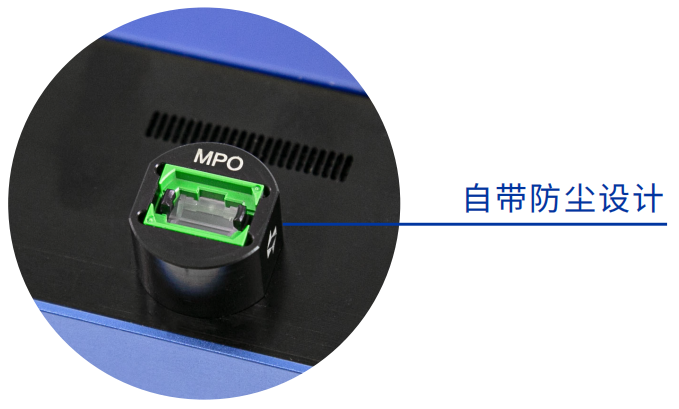

自带防尘设计

OT-200设备上的适配器自带防尘设计，有效避免端口在没有使用时被污染或遭到损坏。

小巧便携，坚固机身，可单手操作

得益于门徒平台科技出色的人体工学设计和小巧便携地体型，该系列OTDR有不同的携带方式,青春而又时尚。而在操作上只需按下快捷键就可以完成测试，数据自动分析与保存，只需简单培训，小白也能完成通讯故障检查。

设备多元化

该款OTDR可以完美融入门徒平台科技的产品生态链。它可以通过Wifi或USB构成通信，使用专用的APP控制其他的测试设备，成为一个主设备。它也可以被其他主设备通过USB、RJ45有线通讯方式控制，成为一个测试系统中的单独测试模块。

超长续航，独有的可更换智能电池，实现“永不断电”

门徒平台科技的OTDR全系列都采用可更换的大容量智能电池。电池可以独立充电,随时更换。用户可增加备用电池,实现“永不断电”。

适应各种环境与极端天气

为了应对不同的场景与不同职业的测试人员，门徒平台科技为该类测试设备的可靠性做了专门的提升，让设备使用变得更加灵活，适用性更强。

性能参数

OTDR ⁽¹⁾

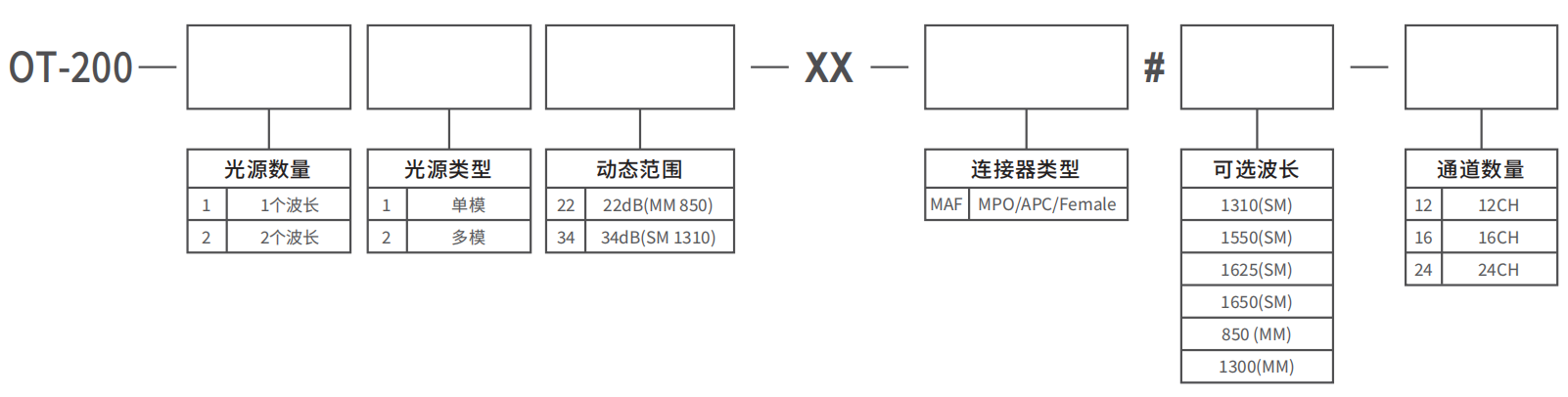

型号	OT-200-2134-XX-MAF#1310/1550-12	OT-200-2222-XX-MAF#850/1300-12
波长(nm)	1310/1550	850/1300
动态范围(dB)	34/32	22/22
脉冲宽度(ns)	3/5/10/30/50/100/275/500/1000/2500/10000/20000	3/5/10/30/50/100/275/500/1000/2500
事件盲区(m)⁽²⁾	0.75 ⁽²⁾	2 ⁽³⁾
衰减盲区(m)⁽²⁾	3.5 ⁽²⁾	10 ⁽³⁾
线性度(dB/dB)	±0.03
损耗分辨率(dB)	0.001
距离分辨率(km)	0.0001
测距精度(m)	0.1~120 ⁽⁴⁾
距离范围(km)	0.1~120 ⁽⁴⁾	0.1~8⁽⁵⁾
数据保存格式	SOR/PDF/HTML

光开关
光开关类型	MEMS
工作波长(nm)	1310/1550	850/1300
光开关通道串扰(dB)	>50	>30
切换次数	>10 ⁹
通用指标
内存容量	16G可扩展
显示器	5.5-inch IPs 高清显示屏
电池容量	锂电池:5V,6400mAh
工作温度(°C)	10~40
储存温度(°C)	-40~70
工作湿度	0 % to 95 %(非冷凝)
整机重量(kg)	<1.3
整机尺寸(mm)	20011065
