    光学性能测试 光学性能测试

    高性能光功率计

    单模块可提供1、2或者4路光功率探测
    波长范围：850nm~1650nm
    用户可配置的触发输入和模拟输出
    兼容单模和多模光纤

    产品详情
    规格参数
    文档下载
    服务支持
    相关产品
    产品详情

    OPM光功率计

    门徒平台OPM光功率计系列模块包含常规系列、高速系列、高功率系列、高灵敏度系列以及外置探头系列5大类型，所有模块均兼容Dimension ALPHA、OMEGA 通用光学测试平台。通过基于平台的测试解决方案可以提供快速、精准、灵活的功率测量，其中包括对微弱信号和微小信号变化的检测以及对超高光功率的准确测量。


    为了方便用户使用，获得最大的灵活性，Dimension光功率计模块提供了丰富的可互换探测器适配器接头，（可用于各种连接器类型详情见后面附表），以及允许进行裸光纤测量的光纤夹持器。产品以标准配件的形式附带了连接 (FC) 探测器适配器，而且还提供外置探头延长电缆，供远程头用户选择使用。




    平台化+模块化设计

    所有OPM光率计功能模块均兼容ALPHA、OMEGA通用光学测试平台，通过编程控制，可与其它功能测试模块协同工作，可实现一站式自动测试解决方案。





    常规系列

    主要优势

    • 单模块可提供1、2或者4路光功率探测

    • 波长范围：850nm~1650nm

    • 用户可配置的触发输入和模拟输出

    • 兼容单模和多模光纤

    主要应用

    • 光器件功率测量

    • 制造自动化光功率测量


    主要规格参数［4］


    产品型号OPM1XXXA
    通道数1/2/4
    探测器种类InGaAs
    探测器尺寸2mm
    波长范围850nm~1650nm
    光功率探测范围+10dBm~-75dBm(Typ.)
    最大安全光功率+13dBm
     线性度[1]±0.05dB(+5dBm~-50dBm)
    偏振相关响应[2] ±0.01dB(0dBm~-50dBm)(Typ.)
    不确定度[3]±(5%+30pW)
    功率分辨率0.001dB
    波长分辨率1nm
    平均时间10us~1s
    回波损耗>55 dB
    存储深度NA
    触发输入支持
    模拟信号输出支持
    光纤类型SM/MM

    备注：

    ［1］不包含噪声和漂移，连续波 ，1000至1600nm。

    ［2］温度为23℃±1℃，使用FC无角度连接器，波长1550nm，功率恒定。

    ［3］温度为23℃±1℃，使用FC无角度连接器，波长范围1000nm到1640nm之间。波长小于1000nm时会增加1%的不确定度，波长超过1640nm时会增加6%的不确定度。

    ［4］测试光纤类型为标准SM 9/125光纤，MM 62.5/125光纤。


    接口选型列表

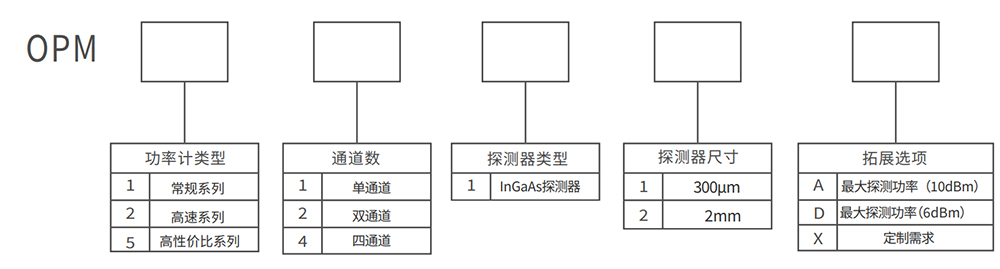

    订购信息
